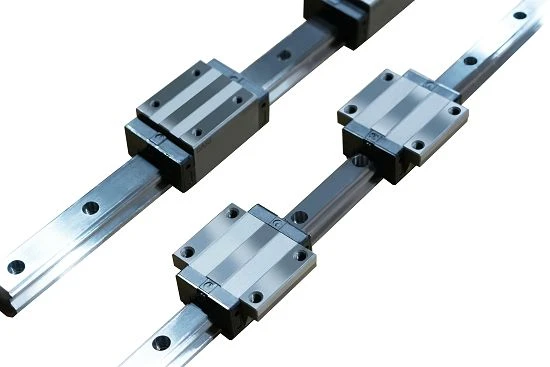

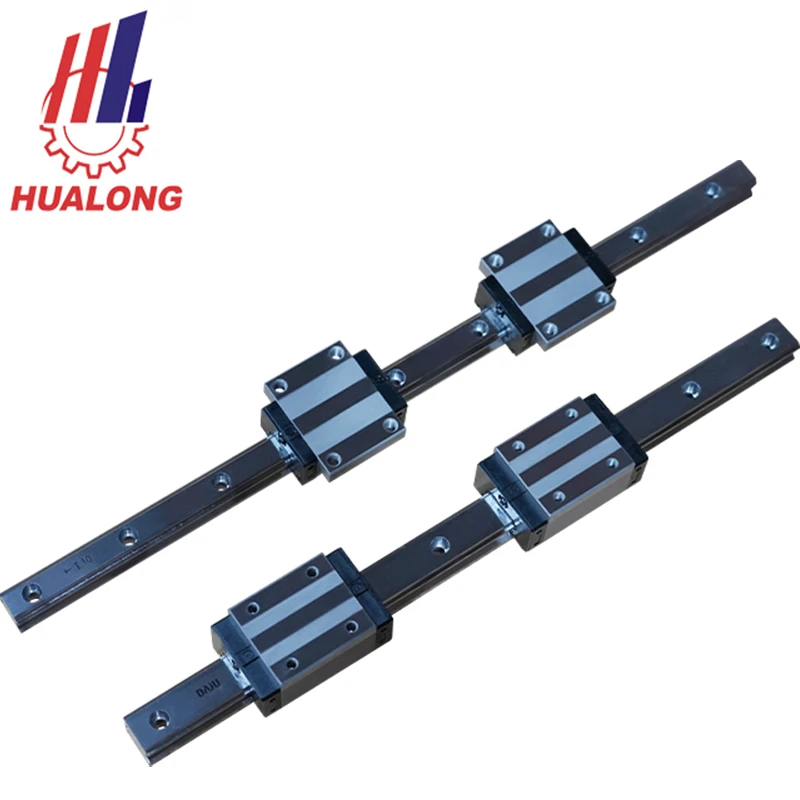

Șină de profil liniar

O șină de profil liniar este o componentă de mișcare liniară de precizie, cu o structură de profil rigidă, design de contact de rulare, minimizând frecarea pentru o mișcare lină și precisă. Și rezistă la sarcini multi-direcționale, oferă o instalare ușoară și o întreținere redusă.

Asamblarea șinei de ghidare, precauții pentru instalare și dezasamblare
Sina din plastic
Nu scoateți șina de plastic din glisier în prealabil în timpul instalării

Șina din plastic previne, de asemenea, pierderea mingii atunci când este utilizată în timpul dezasamblarii
Dacă nu este utilizat cu șina de plastic, marginile tăiate ale ghidajului din oțel pot împinge cu ușurință bila din canelurile cu bile.

Hualong Machinery Co., Ltd., cu sediul în orașul Putian, provincia Fujian și a fost înființată în 1997. Începând cu 2020, am obținut un total de 81 de brevete valabile până în 2020, dintre care 41 sunt brevete independente de proprietate intelectuală.

Înzestrați cu decenii de experiență vastă în transmisia liniară, am realizat progrese tehnologice de ultimă oră{0}}. Concentrându-se pe cercetarea și dezvoltarea, producția și vânzările de șine de ghidare liniare--produse conexe-, cum ar fi șine de ghidare liniare de înaltă precizie, module liniare și componente potrivite, care oferă produse cu stabilitate remarcabilă, capacitate portantă puternică și control precis al mișcării, îndeplinind cerințele diverse ale echipamentelor de automatizare, mașinilor unelte CNC și ale industriei mașinilor de precizie.

1. Curățați murdăria de pe suprafața de montare a patului
Utilizați unelte precum piatra de ulei pentru a curăța așchiile, bavurile și murdăria de pe planul de referință de instalare al mesei de pat pentru a vă asigura că suprafața de asamblare este plană, curată și ordonată.
2. Așezați ghidajul liniar
Așezați șina de glisare liniară stabil pe masa de pat, astfel încât planul de referință al marginii laterale a șinei de glisare să fie aproape de suprafața de asamblare a părții laterale a mesei de pat.
3. Șuruburi de montare cu blocare de probă
Înșurubați șuruburile de asamblare pentru a confirma că pozițiile orificiilor pentru șuruburi se potrivesc și fixați aproximativ planul de referință inferior al șinei de glisare pe suprafața de asamblare inferioară a mesei de pat, fără blocarea temporară.
4. Sina de fixare laterala
Utilizați șuruburile de fixare laterale pentru a apăsa planul de referință al marginii laterale a șinei de glisare pe suprafața de montare a părții laterale a mesei pentru a poziționa cu precizie poziția de instalare a șinei de glisare.
5. Blocați șuruburile de montare
Folosiți o cheie dinamometrică pentru a bloca toate șuruburile de asamblare conform cuplului și secvenței specificate și apăsați ferm planul de referință inferior al șinei de glisare pe suprafața inferioară a ansamblului mesei.
6. Instalați șinele de împerechere rămase
Urmați același proces ca în pașii de la 1 la 5 pentru a finaliza instalarea ghidajului liniar pereche pe cealaltă parte (sau restul).
